云南独栋三层豪华别墅设计全套施工图

  • 名称:云南独栋三层豪华别墅设计全套施工图 下载
  • 类型:综合建筑CAD图纸
  • 授权方式:免费版
  • 更新时间:06-25
  • 下载次数:789
  • 大小:8.70 MB
  • 推荐度:4 星级
  • 上传ID:63566
《云南独栋三层豪华别墅设计全套施工图》简介

标签:综合建筑CAD图纸, 本站提供云南独栋三层豪华别墅设计全套施工图免费下载,http://www.ttjzk.com

1. 本工程使用功能为住宅,上部结构为烧结实心粘土砖砌体结构。
2.采用墙下条形基础,基础底面埋置老粘土层上,进入老粘土层不少于200;2)基槽开挖时严禁曝晒或水浸,并应予留100~200mm厚待浇基础混凝土垫层时挖除;3)基础埋置深度变化时,应做1:2跌级连接,除特殊情况外,施工时按图一处理.
3.对于各类型基础,若施工时发现地质情况与设计不符时,应通知设计人员和勘探人员共同研究处理;2)基槽挖至距设计标高100~200mm时应通知质检、设计、勘探人员到场验槽,合格后方可继续施工。
4.回填土可采用素土回填。回填土的分层厚度:200~300mm,每层人工或机械压实遍数:3~4遍,压实系数:不小于0.94。回填土应严格按要求回填。基础回填土回填至室外地坪后,方可施工上部结构;4)基坑开挖时施工单位应做好降排水和基坑支护,应制定可靠的施工组织设计,确保基坑和相邻建筑的安全。
建筑占地面积:11㎡*10.7㎡;
建筑层数:三层;
建筑高度:10.9米(含屋顶)坡屋顶;
建筑结构:砖混结构;
设计功能:
一层:
客厅、卫生间、餐厅、厨房、父母房、入户平台、卫生间;
二层:杂物间、2间卧室、更衣室、客厅、主卧室、阳台、2间卫生间;
三层:活动室、杂物间、卧房、卫生间;

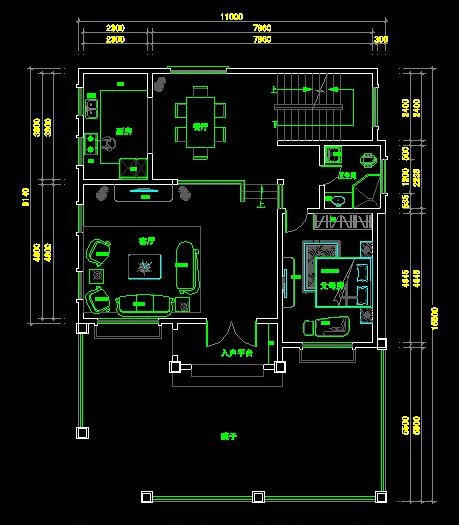

图纸目录:详细对应一楼结构、烧结多孔砖砌体结构设计说明、建筑设计说明、建筑装修做法表、一层平面布置图、二层平面布置图、三层平面布置图、东立面图、西立面图、南立面图、北立面图、一层结构示意图、二层结构示意图、三层结构示意图、坡顶结构示意图、楼梯施工参考、顶面布置图、三层结构尺寸图、三层平面布置图、二层平面布置图、二层水管说明图、二层结构尺寸图、一层水管说明图、一层结构尺寸图、一层平面布置图、一层电气平面布置图、二层电气平面布置图、三层电气平面布置图、全套给排水平面布置图。效果图。
